COR – VISION Przesuwny Izolowany Termicznie

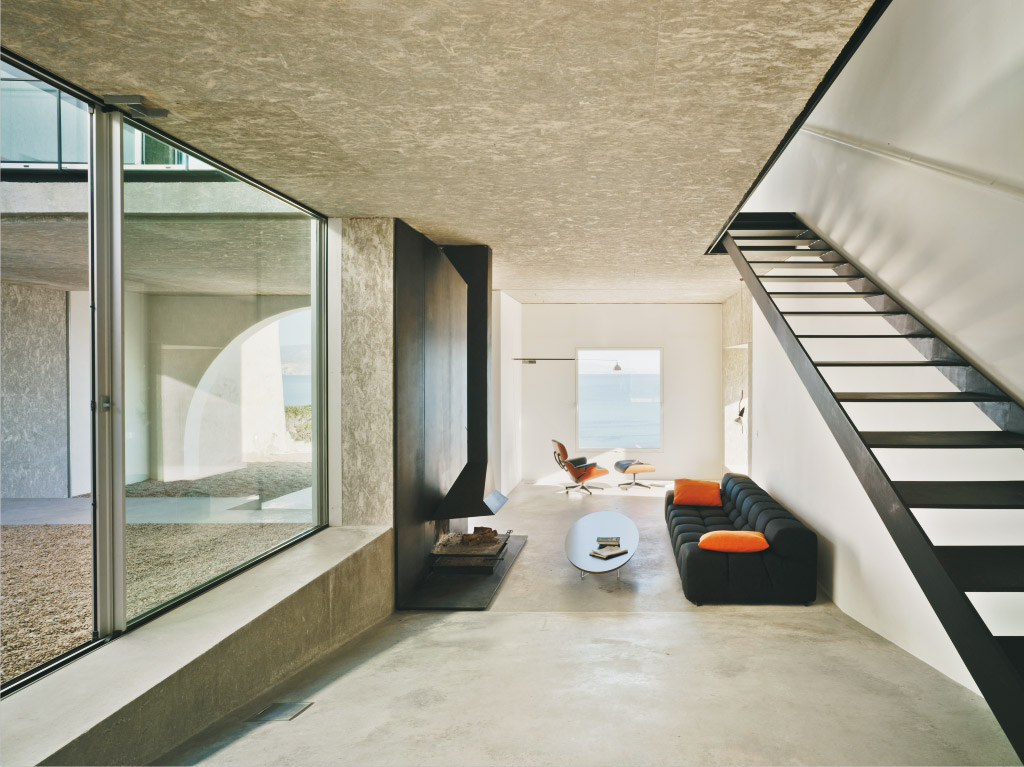

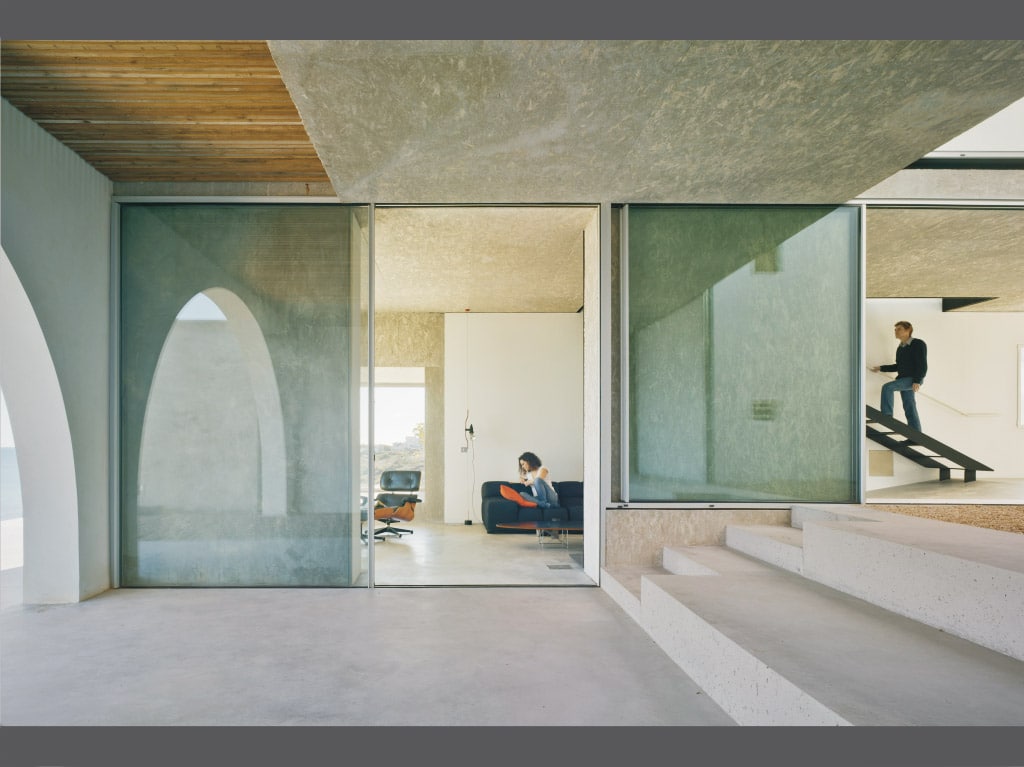

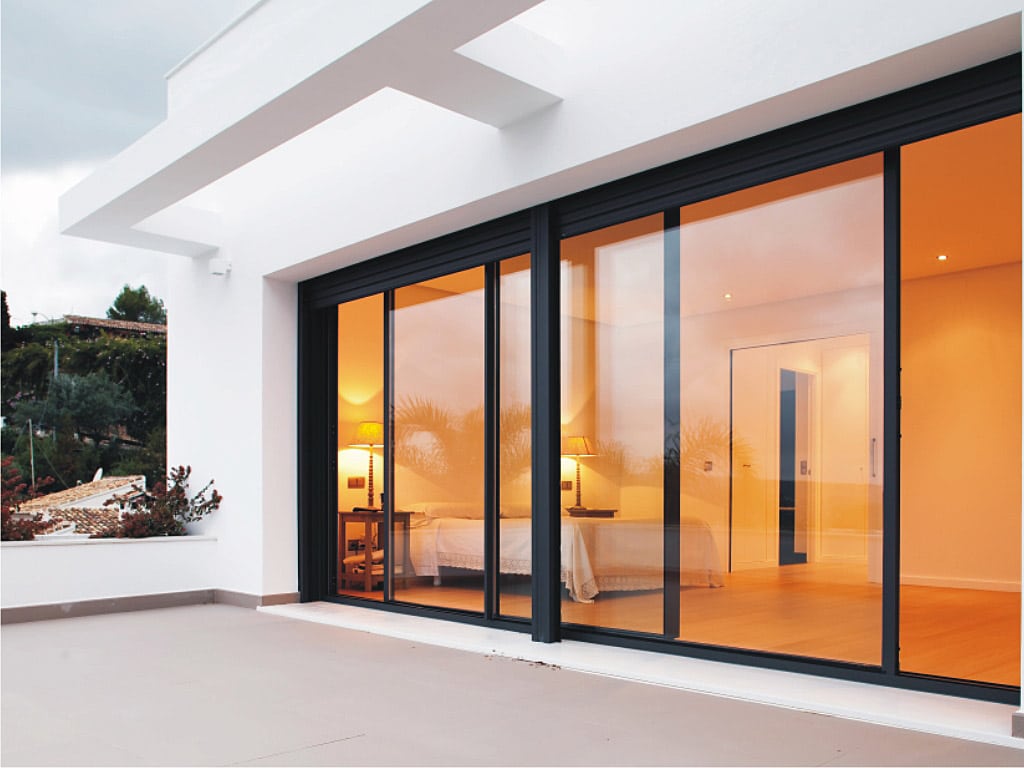

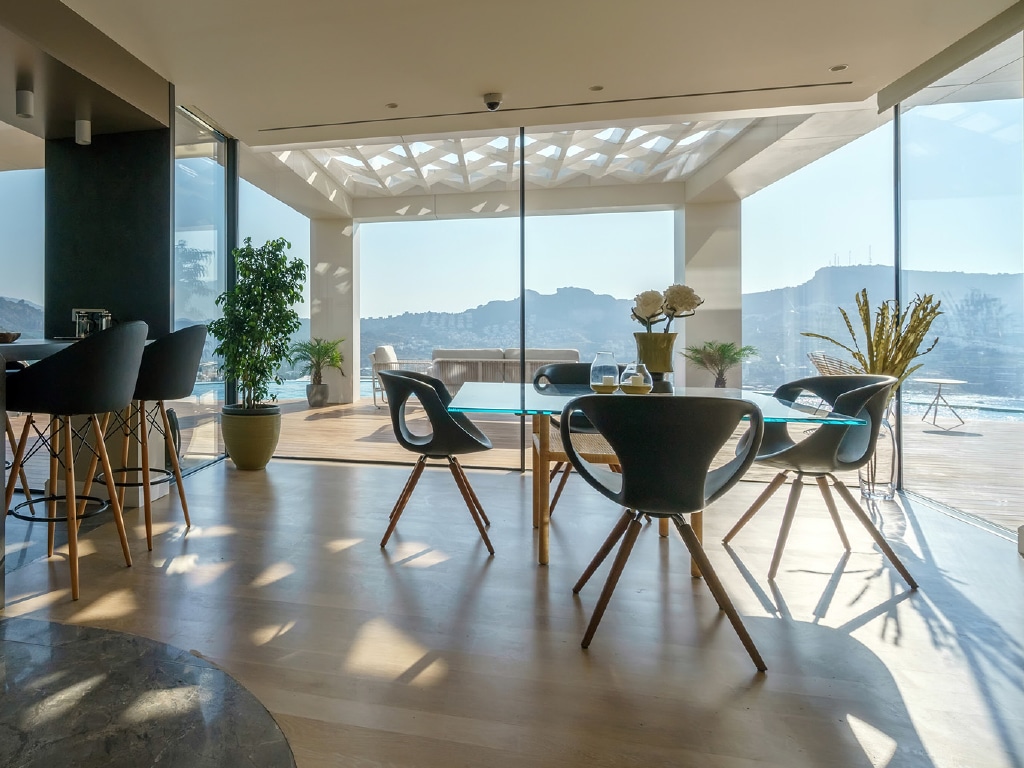

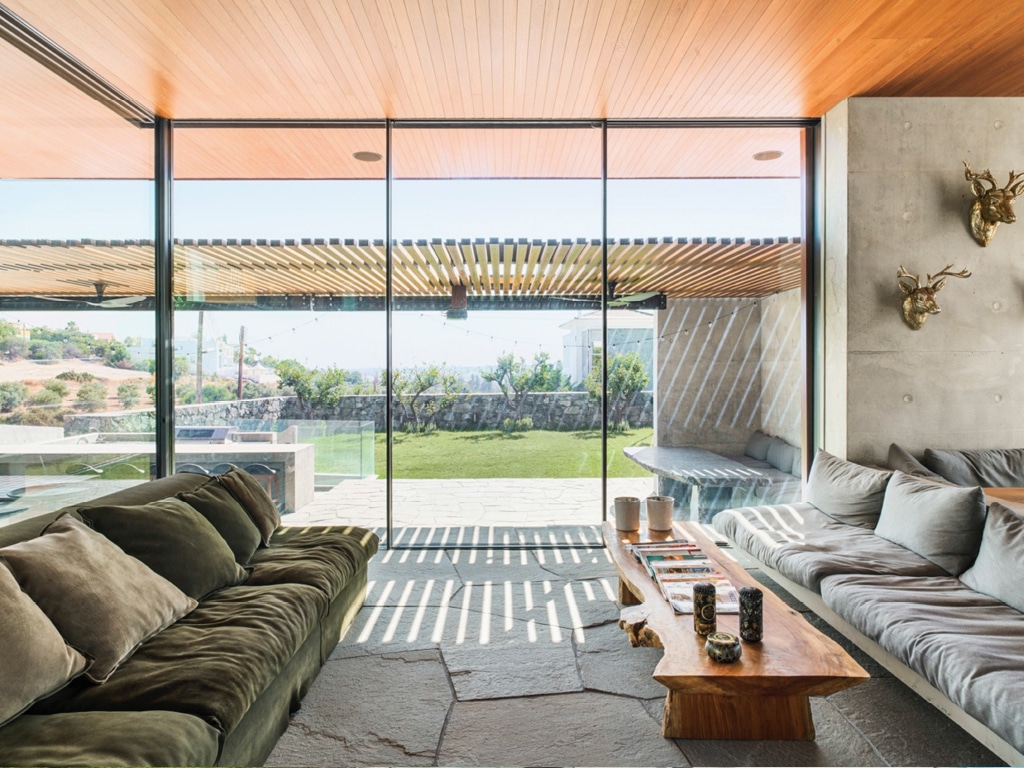

System drzwi przesuwnych z przekładką termiczną charakteryzuje się nowoczesną estetyką pozwalającą na maksymalne doświetlenie pomieszczenia przy zastosowaniu minimalnego widocznego przekroju aluminium. Elegancki design systemu opiera się na połączeniu dużych otworów okiennych oraz niewielkich ram stanowiących zaledwie 9–14% całej konstrukcji.
Szerokość słupków w systemie: centralny 20 mm, boczny 77 mm, dolny i górny 57 mm. System pozwala na wmurowanie ościeżnic dolnych, górnych i bocznych.

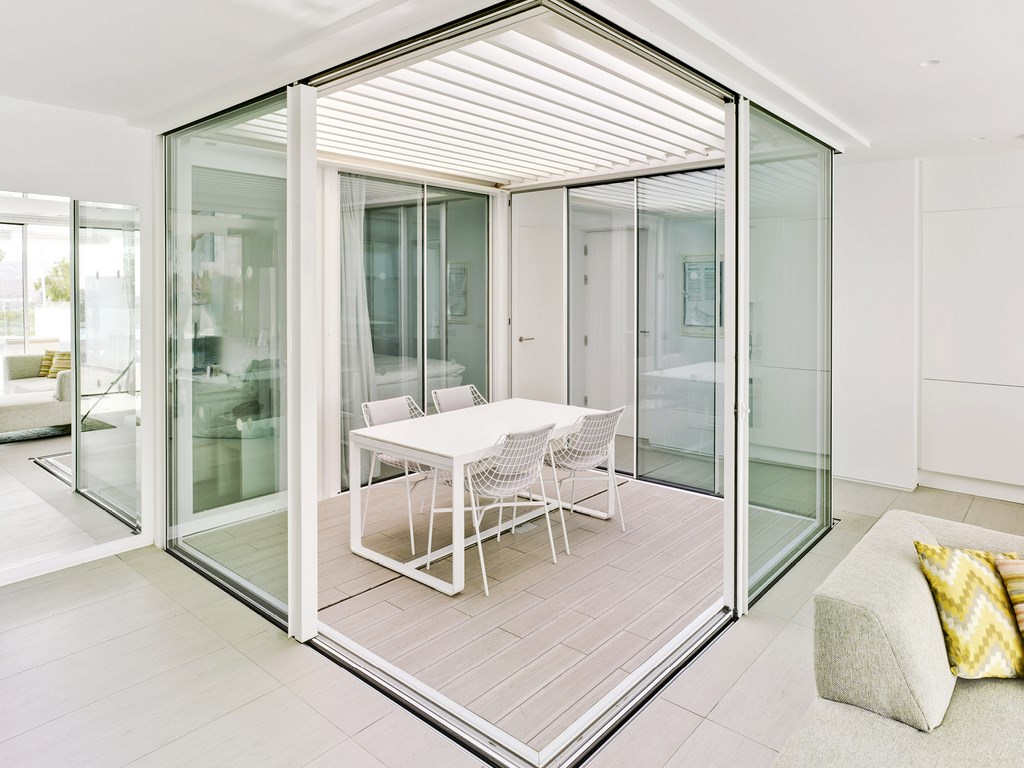

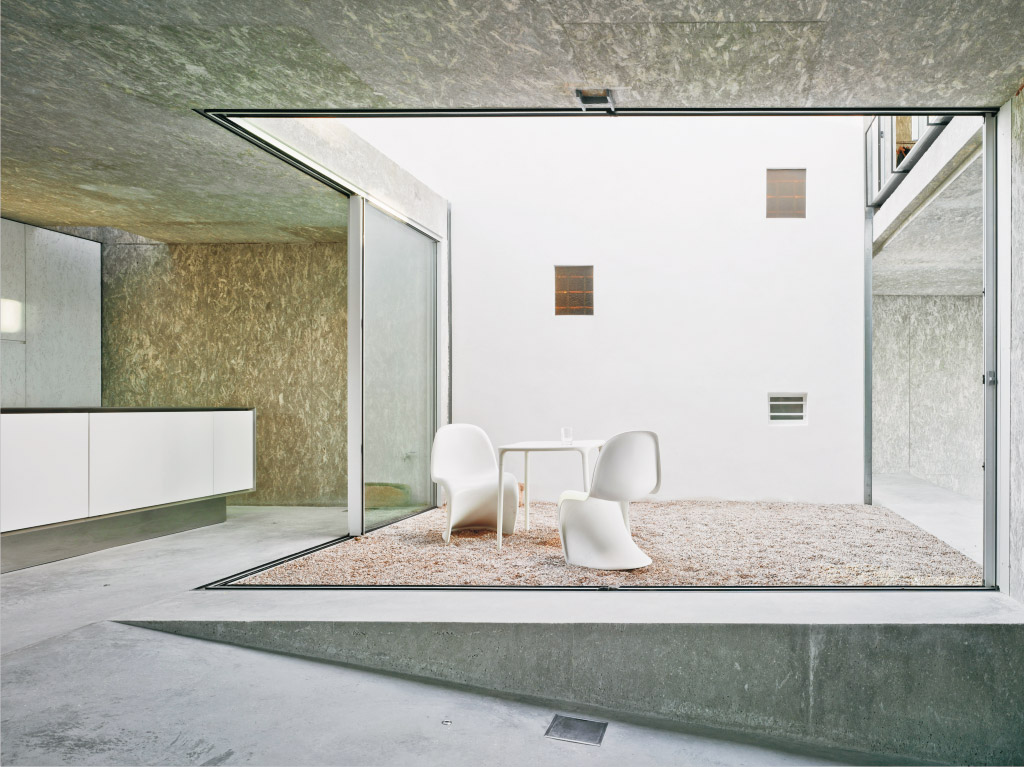

Istnieje możliwość łączenia skrzydeł pod kątem 90º bez słupka narożnego.
W wersji jednotorowej, składającej się ze szklenia stałego oraz skrzydła, szyna ukryta jest w strefie szklenia stałego.
System ten umożliwia wprowadzenie rozwiązania GALANDAGE, zaprojektowanego, aby uzyskać przejście na pełną szerokość otworu, poprzez schowanie skrzydeł w komorach w ścianie budynku. Dzięki temu otwarte jest 100% powierzchni drzwi.
W opcji GALANDAGE istnieje możliwość użycia ościeżnicy jednotorowej lub dwutorowej, pozwalając w ten sposób na powstanie balkonów o 1 i 2 skrzydłach ukrytych.
System ten dopuszcza użycie wzmocnionych ościeżnic nowego typu dla wszystkich wariantów (jedno-, dwu- i trójtorowe), co pozwala na wprowadzenie szyny inox cechującej się delikatnością ślizgu, dużym udźwigiem łożyska (skrzydło o maksymalnym ciężarze 320 kg) oraz długą żywotnością.
Tradycyjna procedura montażu z ościeżnicą obwodową oraz skrzydłami z zacięciem 90º pozwala na łatwe rozmontowanie skrzydła w wypadku pęknięcia szyby, uszkodzenia powierzchni aluminium, itp. System wprowadza również zamknięcie wielopunktowe poprzez popychacz.

Izolacyjność akustyczna

Maksymalna grubość szklenia: 30 mm

Max. izolacyjność akustyczna Rw=41 dBA

Współczynnik przenikalności cieplnej

Uw od 1,3 (W/m²K)

Prosimy sprawdzić przekroje i badania

Rodzaje skrzydeł

Przesuwne  2, 3, 4 i 6 skrzydłowe.
Możliwość zastosowania jednotorowych i
trójtorowych  szyn jezdnych (1skrzydło+1szklenie stałe).

Możliwość łączenia skrzydeł pod kątem  90º bez słupka
narożnego.

Galandage-1 i 2 skrzydła

Apertura #13 Apertura #14 Apertura #15Apertura #25 Apertura #31 Apertura #34

Przekroje / Grubość profila

PRZEKROJE
Ościeżnica 116 mm
182 mm ościeżnica trójtorowa
Skrzydło 37 mm
GRUBOŚĆ PROFILA
Drzwi 1,7 mm

Szerokość przekładki termicznej:
od 16 do 24 mm

WYMIARY MAKSYMALNE

Szerokość(L)= 2,200 mm

Wysokość(H)= 3.000 mm

Ciężar maksymalny/skrzydło 320 Kg

Dla pozostałych typów prosimy konsultować maksymalne wymiary i wagę.

Przepuszczalność powietrza
(EN 12207:2001): Klasa 4
Wodoszczelność
(EN 12208:2001): Klasa 7A
Wytrzymałość na obciążenie wiatrem
(EN 12210:2001): Klasa C5

Badanie referencyjne drzwi 1,23 x 1,55 m
1 skrzydło + 1 szklenie stałe
Opcja dwukolorowa
Lakierowanie RAL (nakrapiane, chropowate)
Lakierowanie – imitacja drewna
Lakierowanie antybakteryjne
Anodowanie
